Pemotong pipa laser universal
* Chuck dengan fungsi pusat yang mengatur sendiri, dapat mewujudkan penjepitan pemusatan yang cepat
* hemat biaya, terpanjang dapat dipotong 6,5 meter, bahan ekor 90mm;
* Dapat memotong pipa bulat, pipa persegi, pipa persegi panjang, pipa oval, balok-I, baja saluran, baja sudut.
Parameter teknis
|
Jenis mesin |
DWIN-6016E |
DWIN-6022E |
DWIN-6035E |
|
|
Potong ukuran profil |
Panjang profil Kurang dari atau sama dengan 6500, φ15 mm Kurang dari atau sama dengan diameter tabung bundar Kurang dari atau sama dengan φ160mm, 15 mm Kurang dari atau sama dengan pipa persegi panjang dan diagonal pipa persegi Kurang dari atau sama dengan 160mm |
Panjang profil Kurang dari atau sama dengan 6500, φ15 mm Kurang dari atau sama dengan diameter tabung bulat Kurang dari atau sama dengan φ220mm, 15 mm Kurang dari atau sama dengan pipa persegi panjang dan diagonal pipa persegi Kurang dari atau sama dengan 220mm |
Panjang profil Kurang dari atau sama dengan 6500, φ15 mm Kurang dari atau sama dengan diameter tabung bundar Kurang dari atau sama dengan φ350mm, 15 mm Kurang dari atau sama dengan pipa persegi panjang dan diagonal pipa persegi Kurang dari atau sama dengan 350mm |
|
|
Berat satu pipa |
Kurang dari atau sama dengan 160KG |
Kurang dari atau sama dengan 240KG |
Kurang dari atau sama dengan 480KG |
|
|
Area kerja sumbu X |
240mm |
240mm |
400mm |
|
|
Area kerja sumbu Z |
180mm |
180mm |
300m |
|
|
Bahan ekor (Metode penjepitan akan mempengaruhi panjang bahan ekor) |
90mm |
100mm |
150mm |
|
|
Akurasi posisi XY-Zaxis |
±0.05mm/M |
|||
|
XY-ZaxisAkurasi pemosisian berulang |
±0.03 mm/m |
|||
|
Akselerasi maksimum dari tiga chuck berjalan |
1G |
|||
|
Kecepatan maksimum tiga chuck |
85m/mnt |
|||
|
Kecepatan rotasi maksimum tiga chuck |
100r / mnt |
|||
|
Panjang mesin lainnya dan diameter pipa penjepit dapat disesuaikan, pengumpanan otomatis opsional |
||||
Tag populer: pemotong pipa laser universal, Cina, pemasok, produsen, pabrik, harga

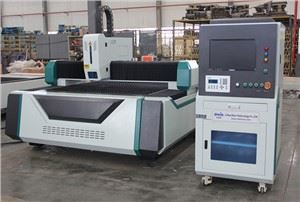

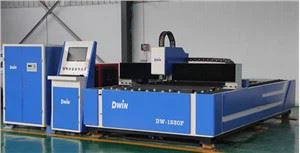

Parameter teknik:
|
Pola |
DW1530F |
DW1540F |
|
Sumber Laser |
IPG diimpor dari Jerman ATAU Rycus buatan china |
|
|
Keluaran Daya Laser |
1000w atau 2000w |
|
|
Maks. Kecepatan Posisi |
15m/mnt. |
18 m/mnt |
|
Wilayah kerja |
1500 * 3000mm |
1500 * 4000mm |
|
Panjang gelombang laser |
1070nm |
|
|
Daya masukan laser |
2KW |
|
|
Lebar garis minimum |
Kurang dari atau sama dengan 0.1mm |
|
|
Cara mengemudi |
Motor servo impor |
|
|
Akurasi Pemosisian Berulang |
±0.01mm |
|
|
Panjang Vertikal Sumbu X&Y |
0.03mm |
|
|
Cara Transmisi |
Transmisi Rak Gigi |
|
|
Panjang Linier Sumbu X&Y |
{{0}}.02mm, 0,04mm |
|
|
Akurasi Mengambang Sumbu Z |
±0.05 mm |
|
|
Kebisingan Mesin |
<75db |
|
|
Cara pendinginan |
Pendingin air |
|
|
Kualitas Balok |
Modus Dasar |
|
|
Suhu lingkungan |
5—35 derajat |
|
|
Sumber Daya listrik |
3 Fase/380V/50Hz |
|
